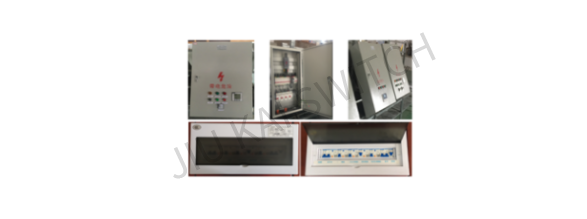

低压配电箱(配电板)

一、产品描述

主要由箱体、断路器、母线、电度表、导线及绝缘子等构成。箱体采用 1.5mm薄钢板弯制焊接连接而成，具有重量轻、强度高的特点，前面开门，前门用铰链与箱体相连，箱体采用表面静电粉末喷涂，涂层均匀美观耐腐蚀。样机进线方式为上进下出。三相汇流母排位于箱体内主断路器下部，水平布置，N、PE 排位于箱体内安装板下端左右两侧，垂直布置。母排搭接面采用压花处理，通体镀锡，无辅助电路。保护接地措施有主接地点和接地标志，整个箱体构成完整的接地保护电路。所有金属零部件具有防腐蚀能力（表面镀锌、环氧粉末静电喷涂）。

二、型号说明

技术特点

a）本单元 系列成套设备额定电流等级有250A、225A、200A、 180A、160A、125A、100A、80A、63A、50A、40A、32A、25A、20A、16A、10A；

b）本单元系列主母线额定短路耐受电流和额定峰值耐受电流为：6kA/10.2kA；

本单元系列低压配电箱所覆盖的最大回路数为：

c）本单元系列主进线开关类型：塑料外壳式断路器

e）本单元系列产品的结构，母排形式与送试样品相同

f）保护接地措施：柜内底部设有接地螺钉，有主接地点和接地标志，构成完整的保护电路主 接地螺钉，M6，各出线回路的额定电流（Inc）和额定限制短路电流（Icc）：57A (A，B，C)/(6kA) ×3、35A(N，A)/(6kA) 、 35A(N，B)/(6kA)、35A(C)/(6kA)、44A(A)/(6kA)、44A(B)/(6kA)、44A(C)/(6kA)

主母线截面根据进线电流按下表选取

g）绝缘支撑规格、材料名称、绝缘支撑距离按下表选取：

h）壳体外形尺寸按下表规格选取：
